鋅合金的活化

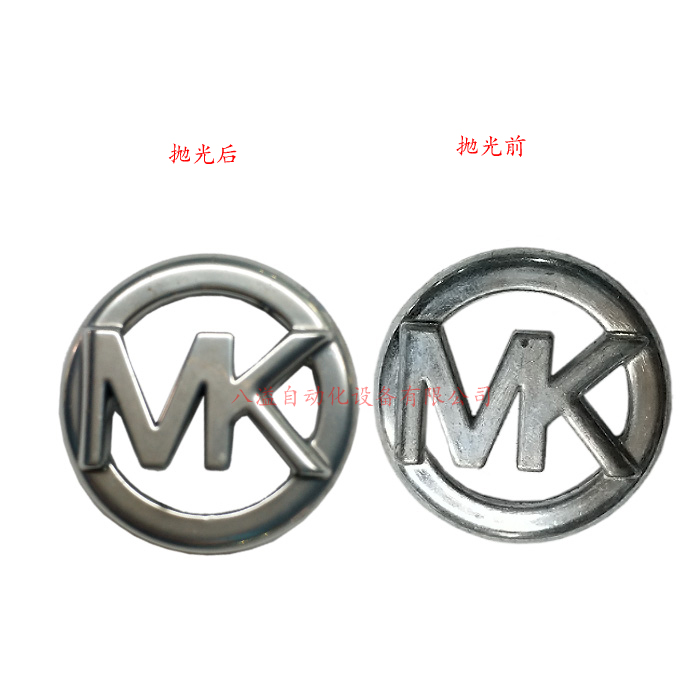

活化及預(yù)鍍?yōu)榱诉M(jìn)一步提高鋅合金壓鑄件電鍍層的結(jié)合力，還需按下列方法進(jìn)行鍍前預(yù)處理。如果確定采用預(yù)鍍氰化銅，則工件應(yīng)在質(zhì)量濃度為3～10g/L的氰化鈉溶液中活化，不清洗直接進(jìn)行預(yù)鍍銅。鍍液中銅的質(zhì)量濃度不宜高，而游離氰化鈉的質(zhì)量濃度不宜低。同時，為了防止工件深凹處鋅與鍍液中電位較正的銅離子發(fā)生置換反應(yīng)，工件必須帶電下槽并采用沖擊電流起鍍。如果確定采用預(yù)鍍檸檬酸鹽中性鎳，工件應(yīng)在質(zhì)量濃度為30～50g/L的檸檬酸溶液中進(jìn)行活化，不清洗直接預(yù)鍍鎳。這種中性預(yù)鍍鎳需要提高鍍液的pH值，一般pH值控制在6.5～7.0，并保持硫酸鎳與檸檬酸鈉的質(zhì)量濃度比在1.1：(1.0～1.3)，可防止鋅與鎳離子發(fā)生置換反應(yīng)，提高鍍層的結(jié)合力。6.結(jié)語鍍前處理對鋅合金壓鑄件的電鍍質(zhì)量影響很大，生產(chǎn)中必須認(rèn)真對待各工序要點(diǎn)，八溢自動化設(shè)備有限公司主要是生產(chǎn)的等離子鋅合金拋光設(shè)備、可以有效對鋅合金拋光、去毛刺、披鋒、環(huán)保無污染、環(huán)境干凈舒適、無粉塵、無噪音，是當(dāng)今理想的拋光設(shè)備。了解相關(guān)視頻
本文網(wǎng)址：http://www.hn778.com/news_view_1806_333.html
地址：廣東省東莞市塘廈鎮(zhèn)林村社區(qū)田心41號
統(tǒng)一服務(wù)熱線：15282129198
座機(jī)、傳真：0769-81001406 備案號：
關(guān)于我們
樣品中心
新聞資訊
關(guān)注我們
