鋅合金陰極電解去油
陰極電解去油對鋅合金壓鑄件來說是一個極其重要的工序。
工藝配方如下:
(1) STPP 20 g/ L ,Na2CO3 25 ～30 g/ L ,AOS0. 3～0. 5 g/ L ,LAS 0. 4～0. 5 g/ L ,pH 值≤11. 5 ,2～5 A/ dm2 ,40～50 °C ,0. 5～1. 0 min。
(2 ) Na3PO4 20 g/ L , K2SO4 15 ～ 20 g/ L ,Na2CO3 8～10 g/ L ,AEO27 0. 4～0. 7 g/ L ,pH 值≤11. 5 , 5 A/ dm2 ,室溫,0. 5～1. 0 min。
必須強(qiáng)調(diào)的是,陰極電解除油的水質(zhì)相當(dāng)重要。在水質(zhì)較差時,一些金屬陽離子會以氫氧化物形式存在,附著于工件表面造成麻點,甚至一些金屬陽離子可直接在工件表面放電沉積于工件表面,造成粗糙甚至起泡等。而水中的Cl - 離子也要控制在很低的水平,否則陽極不銹鋼板會產(chǎn)生腐蝕而將金屬雜質(zhì)帶入陰極電解除油液中,致使除油液惡化。建議此工序使用去離子水。陰極電解去油的電流密度不宜過大,時間不能太長,否則陰極析氫量大,雖然除油效果好,但會有一部分氫滲入鋅合金基體內(nèi)部,造成后道工序起泡。

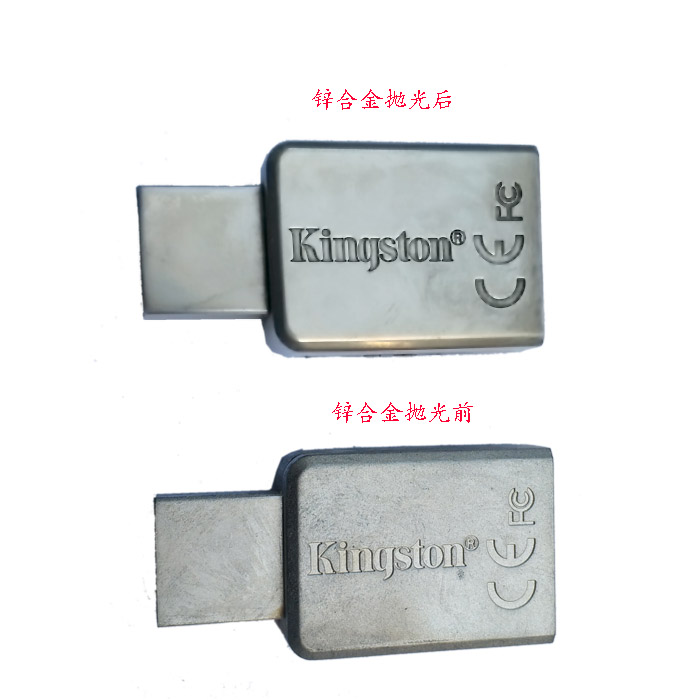

八溢自動化設(shè)備有限公司生產(chǎn)的等離子鋅合金拋光機(jī)是解決鋅合金拋光這方面問題、只需普通工人做上下掛即可、拋光去毛刺同時進(jìn)行。而且是做整體拋光、無需拋光輪、拋光蠟、出來的鋅合金產(chǎn)品無需超音波除油除蠟、直接過幾道自來水清洗即可、大大縮短工藝流程。
本文網(wǎng)址：http://www.hn778.com/news_view_1695_333.html
地址：廣東省東莞市塘廈鎮(zhèn)林村社區(qū)田心41號
統(tǒng)一服務(wù)熱線：15282129198
座機(jī)、傳真：0769-81001406 備案號：
關(guān)于我們
樣品中心
新聞資訊
關(guān)注我們
